  • YCB圓弧不銹鋼齒輪泵
YCB圓弧不銹鋼齒輪泵

YCB圓弧不銹鋼齒輪泵主要有齒輪、軸、泵體、泵蓋、軸承套、軸端密封等組成。齒輪采用雙圓弧正弦曲線齒形制造.

全國熱線

18713099369

  YCB圓弧不銹鋼齒輪泵用途:

  YCB圓弧不銹鋼齒輪泵適用于輸送不含固體顆粒和纖維,無腐蝕性,溫度不高于80℃,粘度為5×10-6~1.5×10-3m2/s(5-1500cSt)的潤滑油或性質類似潤滑油的其它液體,以及用于液壓傳動系統。

  YCB圓弧不銹鋼齒輪泵備注:

  我公司所有產品均可根據用戶不同需求訂做各種不銹鋼泵(304、316、316L) 泵、銅輪防爆泵等。不銹鋼泵、 泵主要用于輸送衛生條件要求嚴格的介質或者有腐蝕性介質等!如:酸、堿等各種化工原料、食品等。銅輪防爆泵主要用于有揮發性、易燃、易爆等場合!如:輸送柴油、汽油、甲苯等!

  YCB圓弧不銹鋼齒輪泵應用范圍:

  在輸油系統中可用作傳輸,增壓泵;

  在燃油系統中可用作輸送,加壓,噴射的燃油泵;

  在液壓傳動系統中可用作提供液壓動力的液壓泵;

  在一切工業領域中,均可作潤滑油泵用。

  YCB圓弧不銹鋼齒輪泵結構 點:

  圓弧齒輪泵采用了 上被認為輸送泵 的一點連續接觸齒輪,即雙圓弧加正弦曲線復合成齒形,可淘汰漸開線齒輪輸送泵。曾獲重大科技成果項目,并獲 教委科技進步三等獎。圓弧齒輪在兩嚙合齒廓間為一點連續接觸,不會產生困油現象,解決了漸開線齒輪泵因困油現象導致泵的振動、噪聲、軸承負載增大等現象。因此圓弧齒輪泵具有效率、噪聲低,并具有良好的節能效果。

  本系列齒輪泵主要有齒輪、軸、泵體、泵蓋、軸承套、軸端密封等組成。齒輪采用雙圓弧正弦曲線齒形制造。它與漸開線齒輪相比突出的優點是齒輪嚙合過程中齒廓面沒有相對滑動,所以齒面無磨損,運轉平穩,無因液現象,噪音低、壽命長、效率高。該泵擺脫了傳統設計的束縛,使得齒輪泵在設計、生產和使用上進入了一個新的領域。

  泵設有閥作為超載保護,閥全回流壓力為泵額定排出壓力的1.5倍。也可在允許排出壓力范圍內根據實際需要另行調整。但注意本閥不能作減壓閥長期工作,需要時可在管路上另行安裝。

  泵軸端密封設計為兩種形式,一種為機械密封,一種是填料密封,可根據具體使用情況和用戶要求確定。從主軸外伸端向泵看,為順時針旋轉。

  YCB圓弧不銹鋼齒輪泵性能參數:

型號

流量
Q
轉速
n
r/min

排出壓力
p
Mpa

蝕余量
r
m
效率
η


電動機
m3/h 頻率
Hz
功率KW

型號
YCB0.6-0.6 0.6 910 0.6 5.5 32 50 0.75 Y90S-6
1.0 1390 50 0.75 Y80L2-4
0.7 1130 60 0.75 Y90S-6
1.2 1710 60 0.75 Y80L2-4
YCB0.6-1.6 ?0.6 910 1.6 7.0 70 50 1.1 Y90L-6
1.0 1400 50 1.5 Y90L-4
0.7 1130 60 1.1 Y90L-6
1.2 1710 60 1.1 Y90S-4
YCB1.6-0.6 1.6 910 0.6 5.5 42 50 0.75 Y90S-6
?2.5 1400 50 1.1 Y90S-4
?1.9 1130 60 1.1 Y90L-6
?3.0 1710 60 1.5 Y90L-4
YCB1.6-1.6 ?1.6 940 1.6 7.0 71 50 2.2 Y112M-6
?2.5 1440 50 4 Y112M-4
?1.9 1150 60 2.2 Y112M-6
?3.0 1750 60 4 Y112M-4
YCB3.3-0.6 ?3.3 940 0.6 5.0 60 50 1.5 Y100L-6
?5.0 1420 50 2.2 Y100L1-4
?4.0 1150 60 1.5 Y100L-6
6.0 1730 60 2.2 Y100L1-4
YCB3.3-1.6 3.3 960 1.6 7.0 72 50 5.5 Y132M2-6
5.0 1440 50 7.5 Y132M-4
4.0 1170 60 4 Y132M1-6
6.0 1750 60 7.5 Y132M-4
YCB4-0.6 4.0 940 0.6 5.0 60 50 1.5 Y100L-6
6.0 1420 50 2.2 Y100L1-4
4.8 1150 60 2.2 Y112M-6
7.2 1730 60 3 Y100L2-4
YCB4-1.6 4.0 960 1.6 7.0 72 50 5.5 Y132M2-6
6.0 1440 50 7.5 Y132M-4
4.8 1170 60 5.5 Y132M-6
7.2 1750 60 7.5 Y132M-4
YCB8-0.6 8.0 960 0.6 5.0 61 50 3 Y132S-6
12.0 1440 50 5.5 Y132S-4
9.6 1170 60 4 Y132M1-6
14.4 1750 60 5.5 Y132S-4
YCB8-1.6 8.0 970 1.6 7.0 75 50 11 Y160L-6
12.0 1460 50 15 Y160L-4
9.6 1170 60 11 Y160L-6
14.4 1760 60 15 Y160L-4
YCB10-0.6 10.0 960 0.6 5.0 62 50 4 Y132M1-6
15.0 1440 50 5.5 Y132S-4
12.0 1170 60 5.5 Y132M2-6
18.0 1750 60 7.5 Y132M-4
YCB10-1.6 10.0 970 1.6 7.0 76 50 11 Y160L-6
15.0 1470 50 15 Y160L-4
12.0 1170 60 11 Y160L-6
18.0 1770 60 18.5 Y160L-4
YCB20-0.6 20.0 970 0.6 5.0 68 50 7.5 Y160M-6
24.0 1170 60 7.5 Y160M-6
YCB25-0.6 25.0 970 0.6 5.5 69 50 11 Y160L-6
30.0 1170 60 11 Y160L-6
YCB30-0.6 30.0 970 0.6 5.5 70 50 11 Y160L-6
36.0 1170 60 11 Y160L-6
YCB40-0.6 40.0 970 0.6 5.5 72 50 15 Y180L-6
48.0 1180 60 15 Y180L-6
YCB50-0.6 50.0 970 0.6 5.5 72 50 22 Y200L2-6
60.0 1180 60 22 Y200L2-6

  YCB圓弧不銹鋼齒輪泵安裝尺寸也性能曲線圖:

  YCB型齒輪泵外形及安裝尺寸

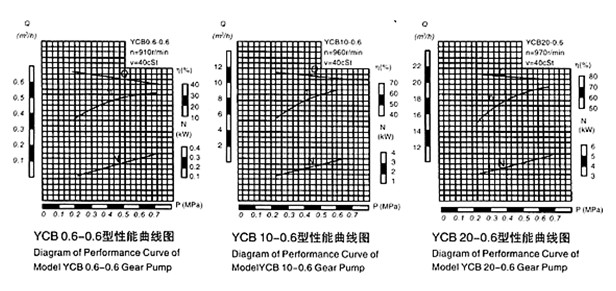

  ※ 性能曲線圖

  各型齒輪泵的性能參數,是在介質粘度4×10-3m2/s(40cSt)時確定的。性能參數表中給出的參數值適用于介質粘度1×10-5~8×10-5m2/s(10~80cSt)范圍內,超出這個范圍則根據用戶提出的性能參數要求另行確定。

  各型齒輪泵性能參數中給出的排出壓力是給出的大的工作壓力值,在此范圍內泵均能正常工作,其工作范圍見圖一。

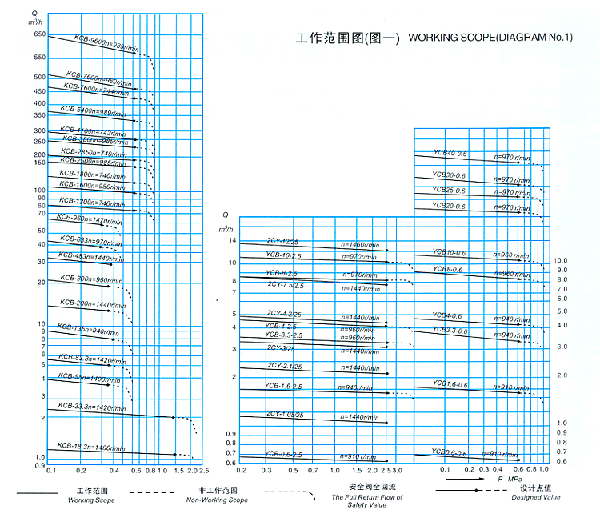

  ※ 工作范圍圖:

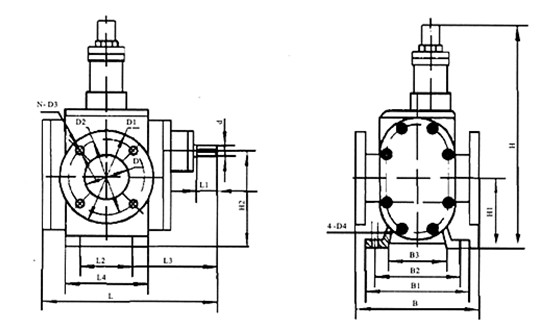

  YCB型泵外型、安裝尺寸:

型號
L
L1
L2
L3
L4
B
B1 B2 B3
H
H1
H2
D
D1
D2
N-D3
4-D4
d
YCB0.6
180
30
45
107.5
66
125
91
70
35
187
80
92
φ25
φ100
φ75
4-M10
4-φ9
φ12
YCB1.6
208
32
55
118.5
80
150
115
90
50
208
79.7
95
φ32
φ120
φ90
4-φ14
4-φ11
φ14
YCB3.3
247.6
35
70
132.85
98
180
148
120
75
258
87.6
110
φ40
φ130
φ100
4-φ14
4-φ13
φ18
YCB4
260.6
35
80
134.8
108
180
148
120
75
263
92.6
115
φ50
φ140
φ110
4-φ14
4-φ13
φ18
YCB8
313
45
100
158.5
138
220
178
140
90
361
105
135
φ65
φ160

φ130

4-φ14
4-φ13
φ24
YCB10
330
45
100
168.5
138
220
178
140
90
360
105
135
φ65
φ160
φ130
4-φ14
4-φ13
φ24
YCB20
400
55
135
201
182
260
226
180
118
436.5
130.8
170
φ80
φ190
φ150
4-φ18
4-φ18
φ32
YCB25
430
55
135
216
182
260
226
180
118
436.5
130.8
170
φ100
φ210
φ170
4-φ18
4-φ18
φ32
YCB30
459
60
150
236
200
275
231
190
126
461
141
185
φ100
φ210
φ170
4-φ18
4-φ18
φ35
YCB40
500
70
175
251.5
225
300
260
210
140
509
157
205
φ125
φ240
φ200
4-φ18
4-φ18
φ40
YCB50
493
70
175
246.5
225
300
260
210
140
509
157
205
φ125
φ240
φ200
4-φ18
4-φ18
φ40

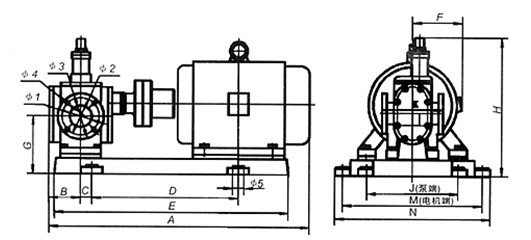

  YCB型齒輪泵外型、安裝尺寸及重量:

型號
Model
流量
m3/h
A B C D E F G H J K M N φ1 φ2 φ3 n×φ4 n×φ5 重量
Weight
YCB0.6-0.6 0.6 506 50  22.5 280 421 155 115 232  136  125 222 252  φ25  φ75  φ100  4×M10 4×φ14  38.5
YCB1.0-0.6 1.0 486.5 264 405 150 217 207 237
YCB1.6-0.6 1.6  547 63  27.5  303  455  155  243  156  150  222  252 φ32 φ90  φ120
4×φ14
 43
YCB2.5-0.6 2.5
YCB3.3-0.6 3.3  644 76 35  344.5  544.5    180 127.6 298 198 180  266  298 φ 40  φ100 φ130 4×φ16  65
YCB5.0-0.6 5.0
YCB4.0-0.6 4.0  667.5 82 40  346  557  256  288  φ50 φ110  φ140  66
YCB6.0-0.6 6.0
YCB8.0-0.6 8.0  795 101  50    382  644    210 140 396 218 220 332 364 φ65 φ130 φ160  117
YCB12-0.6 12
YCB10-0.6 10 849 111 430 690  130
YCB15-0.6 15 808 392 652
YCB20-0.6 20 1009 131.5  29.5 566 845   255  165.8  471.5  270  260 380 416 φ80 φ150 φ190 4×φ18 4×φ18 216
YCB25-0.6 25 1100 146.5 603 904 385 421  φ100  φ170  φ210 223
YCB30-0.6 30 1125 147 35 646 954 196 517 295 275 400 436 288
YCB40-0.6 40 1214 161 42.5 673 1023 285 212 562 315 300 425 461 φ125 φ200 φ240 8×φ18 4×φ18 364
YCB50-0.6 50 1300 159 52.5 680 1080 310 237 590 240 300 476 536 φ125 φ200 φ240 8×φ18 4×φ18
